KDUMP - vmcore 분석 방법

Intro

kdump는 Kernel Crash된 시스템의 장애 원인을 분석하기 위한 core dump를 생성하는 역할을 한다.
kdump은 커널 패닉이 발생하면 kexec 시스템 콜을 사용해서 본래 부팅하던 커널이 아닌, capture kernel 로 부팅한다.
capture kernel로 부팅하면 crash 된 커널의 메모리 덤프(ex. vmcore)를 떠서 파일로 남기게 된다.
사용자는 서버 재부팅 후 vmcore 파일로 시스템 장애 원인을 분석할 수 있다.

vmcore의 커널과 다른 버전의 OS에서 디버깅 하는 법을 테스트 하기 위해 일부러 상이한 버전에서 진행하였다.
고객사의 vmcore을 받아 분석해야 하는 경우 꼭 같은 버전에서 분석하라는 법이 없기 때문에 알아두면 좋다.

TIP
sosreport는 용량이 크기 때문에 가끔 vmcore 파일이 같이 안 받아질 수 있다.
고객사로부터 sosreport를 먼저 받은 다음, vmcore가 없으면 vmcore만 다시 요청 하는 것이 순서상 좋다.



kdump 분석을 위한 패키지 설치

core dump 를 분석하기 위해 crash 유틸리티를 설치한다.

[root@wglee ~]# yum install crash

debuginfo-install은 특정 패키지를 디버깅 하기 위한 rpm 설치를 하는 명령어이다. vmcore 파일을 디버깅 하기 위해서는 vmcore 과 동일한 커널 버전의 vmlinux 실행 파일이 필요하다.
vmcore 파일로 받은 system의 OS 버전을 확인한다.

[root@wglee-vm ~]# crash --osrelease /home/vmcore-test/vmcore
3.10.0-1160.el7.x86_64

분석을 하는 나의 시스템은 rocky 8.4 이기 때문에 커널 버전이 일치하지 않는다.

[root@wglee ~]# uname -r
4.18.0-305.3.1.el8_4.x86_64

동일한 커널 버전의 kernel-debuginfo-common, kernel-debuginfo 패키지를 설치한다.
kernel-debuginfo-common 없이 kernel-debuginfo를 먼저 설치하려고 하면 에러가 발생한다.

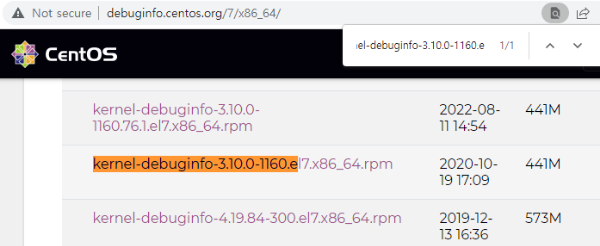

kernel-debuginfo 패키지들은 아래 repo 에서 찾을 수 있다.
http://debuginfo.centos.org/7/x86_64/

[root@wglee ~]# wget http://debuginfo.centos.org/7/x86_64/kernel-debuginfo-common-x86_64-3.10.0-1160.el7.x86_64.rpm
[root@wglee ~]# wget http://debuginfo.centos.org/7/x86_64/kernel-debuginfo-3.10.0-1160.el7.x86_64.rpm

[root@wglee ~]#  yum install kernel-debuginfo-common-x86_64-3.10.0-1160.el7.x86_64.rpm
[root@wglee ~]#  yum install kernel-debuginfo-3.10.0-1160.el7.x86_64.rpm

...
# 번외 : kernel-debuginfo-common 설치하지 않으면 에러 발생
[root@ubuntu ~]# yum install kernel-debuginfo-3.10.0-1160.el7.x86_64.rpm
Last metadata expiration check: 0:27:21 ago on Sun 25 Sep 2022 05:24:16 PM UTC.
Error:
 Problem: conflicting requests
  - nothing provides kernel-debuginfo-common-x86_64 = 3.10.0-1160.el7 needed by kernel-debuginfo-3.10.0-1160.el7.x86_64
(try to add '--skip-broken' to skip uninstallable packages or '--nobest' to use not only best candidate packages)

이렇게 하면 vmcore와 동일한 커널 버전의 vmlinux 가 생성되었다.

[root@wglee 3.10.0-1160.el7.x86_64]# pwd
/usr/lib/debug/usr/lib/modules/3.10.0-1160.el7.x86_64
[root@wglee 3.10.0-1160.el7.x86_64]# ls
kernel  vdso  vmlinux



vmcore 덤프 파일 분석

crash utility 를 사용하여 vmcore 파일을 분석한다.

[root@wglee ~]# crash /usr/lib/debug/usr/lib/modules/3.10.0-1160.el7.x86_64/vmlinux /home/vmcore-test/vmcore



Crash interface Commands

Crash 명령어로 interactive 환경에 도입하면 몇가지 명령어로 vmcore를 효율적으로 분석할 수 있다.
그 중 몇가지는 아래와 같다.

bt
명령어로 backtrace 를 확인한다.
각각의 hash (#)로 시작하는 라인이 crash 직전에 호출된 system call에 해당한다. 프로그램의 실행을 위해 커널에서 동작 중이던 커널의 function call 을 확인할 수 있다.
exception RIP 문자열로 어떤 함수를 호출 할 때 문제가 발생했는지 파악할 수 있다.

ps -t
프로세스 별로 runtime을 확인 한다.

ps -p [PID]
특정 프로세스의 정보를 확인 한다.

files [PID]
해당 프로세스로 open 중인 파일 리스트를 확인 한다.

rd [메모리 주소]
메모리 번지수에 담긴 내용을 16진수(hexadecimal)로 확인할 수 있다.
