HAProxy Configuration

Intro

HAproxy 설정 및 동작 방식을 알아본다.
HAProxy는 TCP/HTTP 트래픽을 소프트웨어적으로 로드밸런싱 할 수 있는 오픈소스이다.

나는 오픈스택 HA 구조를 구축하면서 vip 에 대한 요청을 여러 백엔드 서버들로 분산하도록 하기 위해 HAProxy를 사용했다.
한번은 오픈스택의 각 유저가 mariadb의 DB에 정상적으로 접근하지 못한다는 connection aborted 에러가 mysql.err에 발생했다.

root@wglee-controller-001:/var/log/mysql# tail -f error.log
2022-07-05 22:09:34 30861 [Warning] Aborted connection 30861 to db: 'placement' user: 'placement' host: 'wglee-controller-001' (Got an error reading communication packets)
2022-07-05 22:10:07 30862 [Warning] Aborted connection 30862 to db: 'neutron' user: 'neutron' host: 'wglee-controller-001' (Got an error reading communication packets)
2022-07-05 22:11:09 30863 [Warning] Aborted connection 30863 to db: 'neutron' user: 'neutron' host: 'wglee-controller-001' (Got an error reading communication packets)
2022-07-05 22:12:10 30864 [Warning] Aborted connection 30864 to db: 'keystone' user: 'keystone' host: 'wglee-controller-001' (Got an error reading communication packets)

도대체 뭔가 하면서 mariadb의 timout 수치만 열심히 튜닝했는데
결국 haproxy에서 vip로 받은 요청을 backend server로 넘길 때의 타임아웃에 걸리는 것이 이슈로 보였다.^^...

그 후로 HAProxy의 설정 파일 구성와 옵션을 잘 알아야겠다는 생각이 들어서 한번 정리해 본다.



HAProxy Configuration

Haproxy 설정 파일은 크게 다음 섹션들로 이루어져 있다.

global
    # global settings here

defaults
    # defaults here

frontend
    # a frontend that accepts requests from clients

backend

    # servers that fulfill the requests



1. global

프로세스 전반적으로 적용되는 보안/성능 튜닝 설정

global
        log /dev/log    local0
        log /dev/log    local1 notice
        chroot /var/lib/haproxy
        stats socket /run/haproxy/admin.sock mode 660 level admin expose-fd listeners
        stats timeout 30s
        user haproxy
        group haproxy
        daemon

maxconn : HAProxy가 받아들일 커넥션의 최대치. 로드밸런서의 메모리 부족을 방지한다.
log : 로그를 남길 경로를 지정한다. local0으로 설정해서 syslog 기능을 이용할 수 있다.
user / group : 따로 지정하지 않으면 haproxy는 root 권한으로 동작하기 때문에 미리 계정을 생성하고 지정하도록 한다.



2. defaults

설정 파일에서 중복을 제거하기 위해 사용한다.
default 세팅은 frontend와 backend 섹션에 적용된다. (frontend, backend 에서 오버라이드도 가능)

defaults
    timeout connect 10s
    timeout client 30s
    timeout server 30s
    log global
    mode http
    option httplog
    maxconn 3000

timeout [항목] : 각 항목에 대한 timout 을 설정한다. "s" 를 명시하면 초단위 설정을 하게 되며, 아무것도 붙이지 않을 경우 기본적으로 milliseconds 로 설정된다.
timeout connect : HAProxy가 백엔드 서버에 TCP 연결이 established 될때까지 대기하는 시간
timeout client : client ↔ haproxy frontend 사이의 연결에 대해 대기하는 시간이다. 이 옵션은 TCP 체크에 한해서 사용 가능하다.
timeout server : haproxy backend에서 server 로 요청을 보내고 대기하는 타임아웃 시간이다.
mode : HAProxy가 어떤 protocol에 대해 Proxy할지를 정의. TCP / HTTP
log global : frontend 에서 global 섹션에
maxconn : 각 frontend에서 수용할 커넥션



3. frontend

client가 connect할 ip와 port 등의 설정한다.

frontend wglee-openstack-vip
bind 20.20.0.5:80 ssl crt /etc/wglee.pem
mode            http
option          httpclose
option          forwardfor
option          accept-invalid-http-request
reqadd          X-Forwarded-Proto:\ https
default_backend object_storage

bind : 바인딩하여 listen할 아이피와 포트를 지정한다.
ssl, crt 옵션 : HAProxy가 SSL/TLS 처리를 하도록 한다.
use_backend, default_backend : 해당 frontend 로 들어온 요청을 처리해달라고 보낼 backend.
   (우선순위 : use_backend -> (use_backend가 실패하면) default_backend)



4. backend

요청을 처리할 backend 서버의 그룹
하위 real server 정보와 각 옵션을 넣는다.

backend web_servers
    balance roundrobin
    cookie SERVERUSED insert indirect nocache
    option httpchk HEAD /
    default-server check maxconn 20
    server server1 10.0.1.3:80 cookie server1
    server server2 10.0.1.4:80 cookie server2

balance : 로드밸런싱할 알고리즘을 지정한다. (roundrobin, leastconn)
option httpchk : HAProxy가 백엔드 서버에 대해 Layer 7 헬스 체크를 하도록 한다. 응답이 없는 서버에는 요청 포워딩하지 않음.
default-server : 이후에 따라오는 server 들에 공통으로 적용되는 디폴트 세팅
-> inter : health check 의 interval을 의미한다.
-> rise : backend server가 동작 중이라고 여기기 위해 성공적으로 수행되어야 하는 health check의 횟수 ( 기본은 2 )
-> fall : backend server가 죽었다고 여기기 위해 실패해야 하는 health check의 횟수. ( 기본은 3 )
-> check : backend server에 대해 health check를 활성화 한다.
server : 벡엔드로 사용할 서버 등록



5. listen

listen을 사용하면 frontend와 backend 의 기능을 한번에 사용한다고 보면 됨

listen mariadb
  bind wglee-openstack-vip:3306
  mode tcp
  balance leastconn
  timeout client  10800s
  timeout server  10800s
  default-server port 9200 inter 2s downinter 5s rise 3 fall 2 slowstart 60s
  server wglee-controller-001 20.20.0.20:3306 check
  server wglee-controller-002 20.20.0.21:3306 check backup
  server wglee-controller-003 20.20.0.22:3306 check backup

위에서 mariadb 에 connection aborted가 발생했다고 했는데 위와 같이 timout client, timeout server를 늘려주고 나서 해결 되었다.

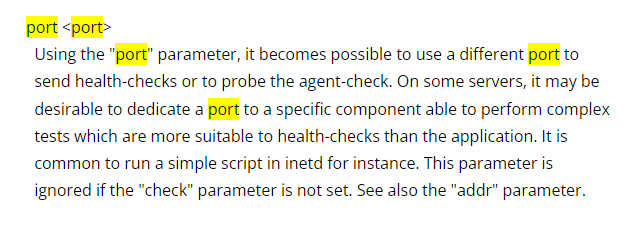

port : port 파라미터를 사용하면 health check 용으로 다른 port를 사용할 수 있다.
때로 어플리케이션이 동작하는 포트보다 다른 port 를 사용해서 health check를 해야 하는 경우가 있다. 이 경우에 사용한다.
예를 들어서 mariadb는 3306으로 동작하지만 health check를 3306 포트로 하는 것은 적합하지 않다. ( curl 했을 때 반환되는 HTTP_CODE가 없음 ) 그래서 대안으로 clustercheck가 xinetd로 동작하는 9200 를 체크한다.

root@wglee-controller-001:~# curl -o /dev/null -s -w %{http_code} 20.20.0.20:9200 ; echo
200
root@wglee-controller-001:~# curl -o /dev/null -s -w %{http_code} 20.20.0.20:3306 ; echo
000

내 haproxy 설정 기준으로 frontend / backend / listen 에 적용된 옵션을 각각 설명하다 보니까 공통으로 사용할 수 있는 옵션도 여기저기 적어버렸다.
상황에 맞게 확인해서 잘 사용해야겠다.



참고링크

• https://cbonte.github.io/haproxy-dconv/2.0/configuration.html#port
• https://www.haproxy.com/blog/exploring-the-haproxy-stats-page/
• https://www.haproxy.com/blog/the-four-essential-sections-of-an-haproxy-configuration/#maxconn-1

http://docs.haproxy.org/2.6/configuration.html#5.2-port
